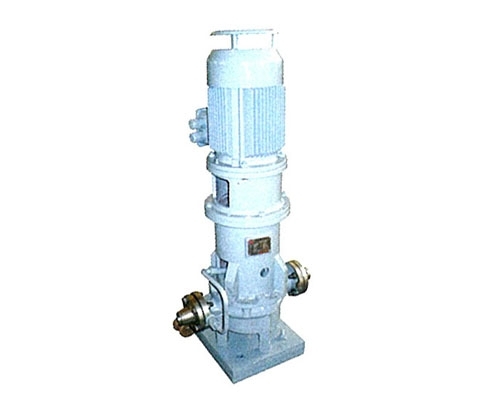

GD、GDS立式管道泵/立式管线泵

市 场 价:¥0

优 惠 价:¥1

库  存:0

选择商品:
1
GD GDS管道泵:

质量稳定:全程质量监控,细致入微,多重检测,保证产品质量!
交货快捷:备货充足,常规产品现货供应!
专属定制:工程师选型报价,各种材质非标产品皆可洽谈定做!

销售热线 0535-6763588 138-0535-1771

商品详细

一、概述

  GD、GDS立式管道(线)泵是单级、单吸、径向剖分的立式管线离心泵,该泵的设计和制造符合美国石油学会的标准API610《石油、重化学和天然气工业用离心泵》(第八版)和GB3215-82标准的要求。

 泵体为径向剖分,泵体和泵盖之间由一个被限制的密封垫密封;口径80mm以上的泵体采用双蜗壳设计以减小由水力引起的径向力,减小泵的振动;泵体上有排残液接口。泵体的吸入和排出法兰有测量和密封冲洗的接口。

  泵的进、出口法兰压力等级相同,公称直径相同,垂直轴向呈直线分布。进、出口的法兰联接形式、执行的标准可以根据用户需求的尺寸和压力等级而变化,可以选用GD、DIN标准及ANSI标准。

  泵盖具有保温和冷却功能,可以用来输送对温度有特殊要求的介质。泵盖上设有排气塞,可以在泵启动前排除泵内和管路内的气体。密封腔尺寸满足填料密封或各种机械密封的需要,填料密封腔体和机械密封腔体可以通用,并配有密封冷却、冲洗系统。密封管路循环系统的布置符合API682标准的要求。

  GDS系列泵由滚动轴承承受泵载荷,其中包括泵的载荷、转子的重量及泵启动引起的瞬时载荷。轴承安装在成为一体的轴承架内,轴承由油脂润滑。GD系列泵电机的重量完全由泵承担;电机的设计要求承受泵产生的轴向力包括泵启动时产生的瞬间轴向力。

  本系列泵叶轮为单级、单吸、闭式叶轮,由一个键和带有钢丝螺套的叶轮螺母安装到轴上,钢丝螺套具有自锁功能,叶轮的安装安全、可靠;所有的叶轮都作平衡处理,当叶轮大外径与叶轮宽度的比值小于6时,需要做动平衡;叶轮水力设计大限度提高泵的气蚀性能。

  泵的轴向力通过叶轮的前后耐磨环及平衡孔来平衡。可以更换的泵及叶轮的耐磨环来使泵保持较高的水力效率。

  轮低的NPSH值,泵安装高度小,减小安装成本。

  从电机端看,泵为顺时针方向旋转。


二、性能参数

      GD系列        流量Q:3~600m3/h          扬程H:4~120m          工作压力P:0~2.5MPa          工作温度T:-20℃~+150℃

      GDS系列      流量Q:3~600m3/h          扬程H:4~120m          工作压力P:0~2.5MPa          工作温度T:-20℃~+250℃


三、应用领域

      炼油厂、石油化工厂、普通工业流程

      煤化工和低温工程

      供水及水处理、海水淡化

      管线加压
